Cómo los cuadros de baja calidad afectan silenciosamente tu productividad

Pregúntale a cualquier gerente de producción qué detiene sus telares y escucharás hablar de calidad de hilo, humedad, antigüedad de las máquinas. Lo que rara vez mencionan es el componente que realiza millones de ciclos de movimiento justo en el centro de todo: el cuadro.

Es un punto ciego — porque los números dicen que los cuadros merecen mucha más atención de la que reciben.

Un estudio de paros en una fábrica de telares de aire encontró que el 58% de todas las detenciones fueron causadas por roturas de urdimbre — la categoría más grande por amplio margen, por encima de las roturas de trama (34%) y todo lo demás combinado (8%). Y aquí está el detalle que importa para este artículo: el lugar donde se rompe la urdimbre determina cuánto tiempo permanece parado el telar. Una rotura cerca del peine se repara con un nudo rápido. Una rotura en la zona de cuadros y laminillas toma significativamente más tiempo — el tejedor tiene que identificar el alambre de lizo afectado, volver a pasar el hilo y reiniciar.

El mismo cuerpo de investigación sitúa la reparación promedio de una rotura de urdimbre en alrededor de 2.87 minutos. Suena poco — hasta que lo multiplicas por cada telar, cada turno, cada día. Una fábrica con docenas de telares y una tasa elevada de roturas de urdimbre está perdiendo horas completas de producción diariamente, un paro "pequeño" a la vez.

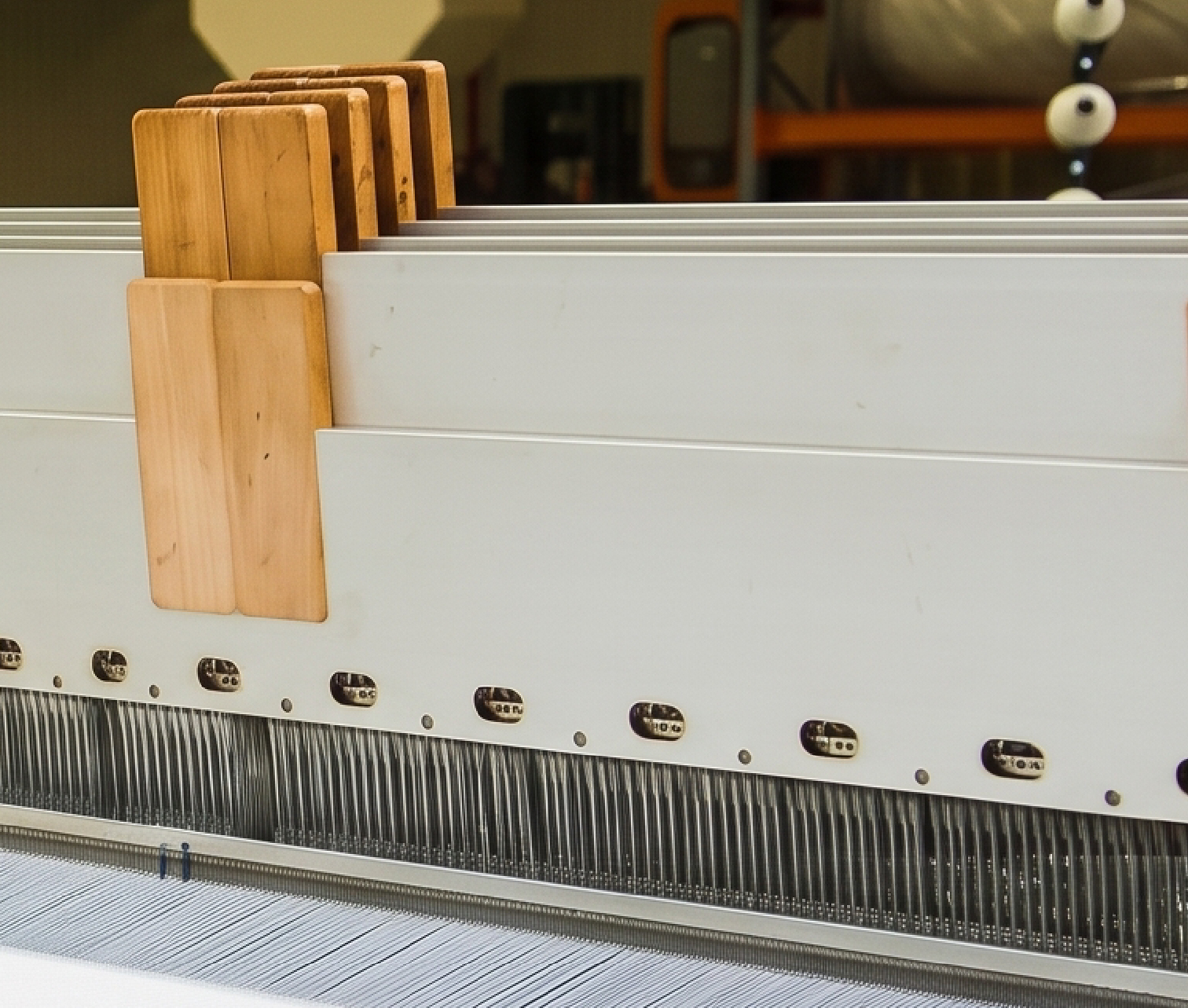

El cuadro soporta millones de ciclos de movimiento a alta velocidad, interactuando constantemente con los alambres de lizo y soportando la tensión de la urdimbre. La investigación sobre diseño de cuadros lo identifica como uno de los componentes del telar más responsables de la vibración y el ruido — y la vibración es precisamente lo que limita el rendimiento a alta velocidad.

Cuando un cuadro está mal construido o desgastado, la reacción en cadena se ve así:

1.     El exceso de vibración transfiere estrés a los hilos de urdimbre en cada ciclo de calada.

2.     Los hilos estresados se rompen con más frecuencia — alimentando esa categoría del 58% de paros.

3.     Los cuadros desgastados o desalineados obligan a las fábricas a reducir la velocidad del telar solo para seguir produciendo.

4.     Los cuadros que no resisten se desgastan más rápido, duplicando la frecuencia de reemplazo — y duplicando el tiempo muerto que cada reemplazo requiere.

El análisis de componentes de tejeduría en la industria es directo al respecto: un cuadro de baja calidad o desgastado no solo reduce la velocidad de tejido — causa roturas de hilo de urdimbre, genera defectos en la superficie de la tela y aumenta los costos de mantenimiento simultáneamente.

Cada paro no planificado conlleva tres costos a la vez: producción perdida, mano de obra inactiva y riesgo de calidad. Este último es el más subestimado — los paros del telar no solo pausan la producción, dejan marcas de arranque y diferencias en la absorción de tinte tejidas directamente en la tela como defectos visibles. El paro termina; el defecto se despacha.

Los estándares de la industria apuntan a menos del 10% de tiempo muerto total para una producción de tejeduría eficiente. Una fábrica cuyos cuadros están inflando silenciosamente su tasa de roturas de urdimbre puede sobrepasar ese umbral sin que una sola falla "importante" aparezca en el registro de mantenimiento.

Cuando una fábrica audita su tiempo muerto, el cuadro rara vez tiene una línea propia — los paros se atribuyen a "roturas de urdimbre" y el análisis termina ahí. Pero si las roturas de urdimbre son tu categoría principal de paros, los componentes que tocan esos hilos miles de veces por minuto merecen ser tu primer punto de inspección, no el último.

Un cuadro no es un lujo. A velocidad de producción, es la diferencia entre un telar que corre y un telar que se detiene.

En ITG Group, nuestros cuadros de lizos para telares de aire de alta velocidad están diseñados exactamente para esto: durabilidad, costos de mantenimiento reducidos y rendimiento estable hasta 1000 RPM, compatibles con telares Picanol, Toyota y Tsudakoma. Si los paros recurrentes están consumiendo tus horas de producción, nuestro equipo técnico puede ayudarte a evaluar si tus cuadros son parte del problema.

Fuentes: Austin Journal of Textile Engineering (estudio de paros en telares); investigación sobre diseño de cuadros y vibración (estudios de cuadros de material compuesto); análisis de selección de componentes VieTextile; benchmarks de tiempo muerto de Textile School.
